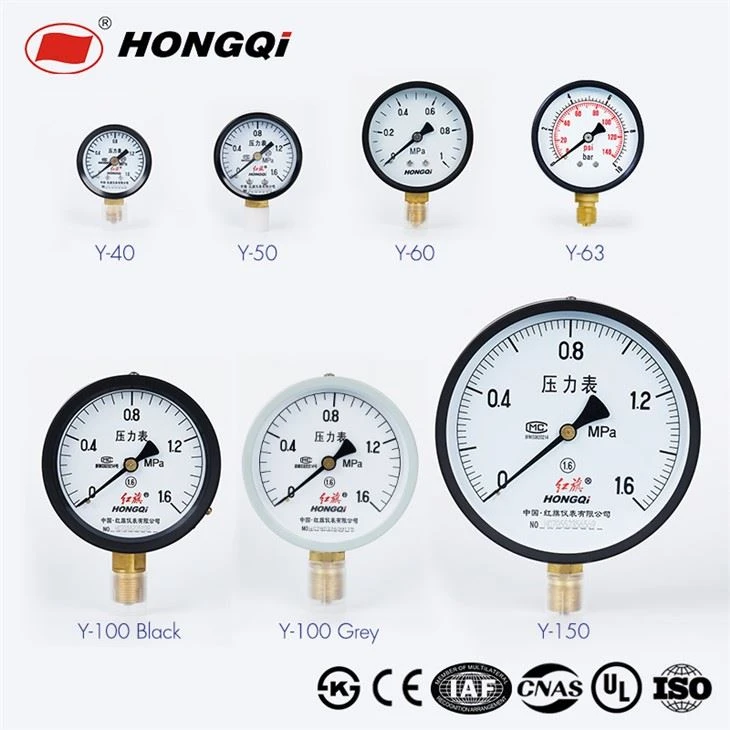

Manometer za mehove

Model izdelka: Y40 Y50 Y60 Y75 Y80 Y100 Y150 Y200 Y250

Splošni merilnik tlaka spada v lokalno označbo tipa manometra, tlak pa se prikaže na mestu brez prikaza daljinskega prenosa in nastavitvene funkcije. V procesu vodenja industrijskih procesov in tehničnih meritev se splošni manometer vse pogosteje uporablja zaradi visoke mehanske trdnosti splošnega manometra in priročnosti izdelave ter priročnega odčitavanja.

načelo delovanja:

Manometer pretvori elastično deformacijo Bourdonove cevi v rotacijsko gibanje z elastično deformacijo Bourdonove cevi, ki je občutljiva komponenta v uri, in povzroči, da se kazalec odkloni, da prikaže tlak.

Bourdonova cev je razdeljena na cev v obliki črke C, cev z vijačno vzmetjo in spiralno cev. Na splošno se uporabljajo materiali za utrjevanje pri hladnem delu (običajni materiali so bakrove zlitine), ki imajo v žarjenem stanju visoko plastičnost in po utrjevanju pri hladnem delu ter kakovostni obdelavi pridobijo visoko elastičnost in trdnost.

Bourdonova cevna tipalka tipa C ima eliptični prerez, tlak merilnega medija pa deluje na notranji strani Bourdonove cevi, tako da ima eliptični odsek Bourdonove cevi običajno krožni prerez. Zaradi rahle deformacije Bourdonove cevi nastane določena obročna napetost. Ta obročna napetost povzroči, da se Bourdonova cev raztegne navzven. Ker elastična burdonova cevna glava ni fiksirana, bo povzročila majhne deformacije.
